Дизайнер

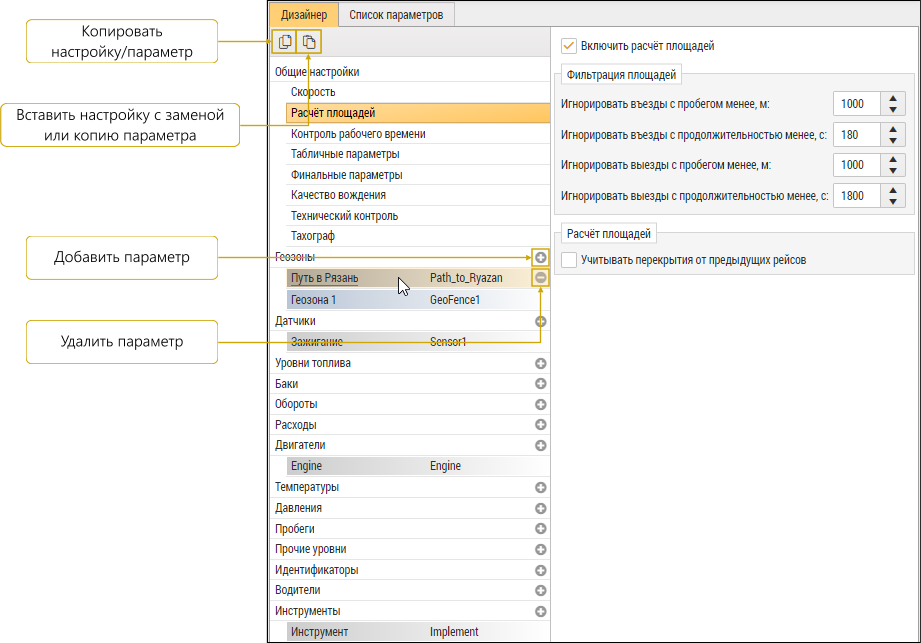

Вкладка «Дизайнер» разделена на две секции: в левой отображается список параметров, сгруппированных по назначению, и общих настроек объекта мониторинга, в правой — детали параметра или настройки, выбранной в списке.
Общие детали параметров

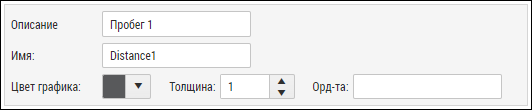

Следующие настройки отображения являются одинаковыми для параметров всех групп:
- Описание — название параметра, которое будет отображаться в модулях рабочего стола.
- Имя — уникальное служебное название параметра, которое используется программой для обращения к нему, в том числе в логических выражениях. Рекомендуется оставить имя по умолчанию.
- Цвет графика — цвет диаграммы или линии графика параметра в модуле «Графики».
- Толщина — толщина линии графика параметра в модуле «Графики» (используется не всеми параметрами).
- Орд-та — подпись индивидуальной оси ординат для графика параметра в модуле «Графики» (используется не всеми параметрами). Если подпись не указана, то график будет построен на общей для всех графиков оси ординат. Если подпись указана, то для текущего параметра будет построена отдельная ось ординат слева от графиков, при этом общая ось ординат будет отображаться справа от графиков.
Действия с параметрами
Добавление параметра
Нажмите кнопку
в строке группы, соответствующей нужному типу параметра. Добавленному параметру автоматически присваиваются названия («Имя» и «Описание») по умолчанию.
Любой параметр, добавленный на вкладке «Дизайнер», будет отображаться в соответствующей группе таблицы на вкладке «Список параметров» объекта мониторинга. Параметр вкладки «Дизайнер» в зависимости от его настроек может быть представлен одним или несколькими параметрами в списке.
Строки параметров можно перетаскивать с помощью мыши, тем самым меняя их порядок в пределах группы. Порядок параметров в группе учитывается при формировании отчетов.
Настройка параметра
- Выберите источник данных для параметра.
- Задайте остальные настройки параметра.
- При необходимости измените названия параметра в полях «Имя» и «Описание» на более подходящие.
Доступные варианты источников данных и наборы остальных настроек являются индивидуальными для параметров каждой группы и описаны отдельно.
Удаление параметра
Для удаления параметра наведите курсор мыши на строку этого параметра в списке вкладки «Дизайнер» и нажмите на появившуюся в строке кнопку
.
Копирование параметра
Скопируйте параметр или общую настройку одного объекта мониторинга или группы объектов в другой объект или группу объектов с помощью кнопок, расположенных над списком этой вкладки:
— копирует выбранную общую настройку или параметр в буфер обмена;
— вставляет из буфера обмена общую настройку с заменой соответствующей текущей настройки или вставляет из буфера обмена копию параметра.
В данном случае используется собственный буфер обмена вкладки «Дизайнер».
