Список параметров

Вкладка «Список параметров» разделена на две секции: в верхней отображается таблица параметров, в нижней — детали параметра, выбранного в таблице.

Таблица параметров​

Таблица параметров включает в себя:

  • Обязательные параметры — параметры, которые были добавлены автоматически при создании схемы и не могут быть удалены. Имена таких параметров выделены в таблице жирным.
  • Стандартные параметры — параметры, которые были добавлены с помощью вкладки «Дизайнер» и могут быть удалены через отмену действий, совершенных для их добавления. Строки таких параметров выделены в таблице курсивом.
  • Пользовательские параметры — параметры, которые добавлены пользователями на вкладке «Список параметров».

Параметры могут быть объединены в группы.

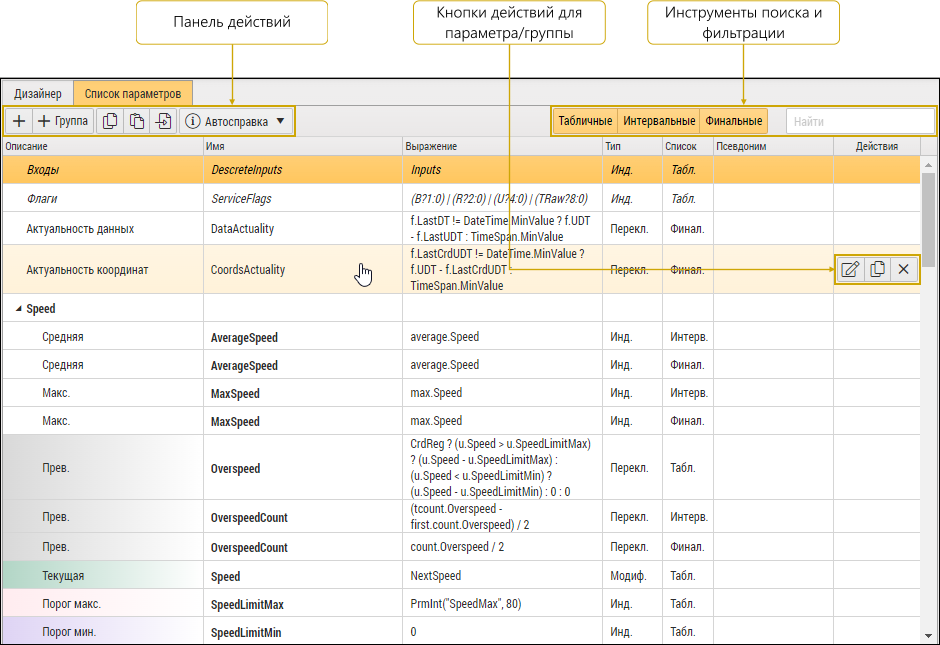

Таблица параметров

Столбцы таблицы содержат информацию о параметрах:

  • Описание — описание параметра, которое используется для обозначения параметра в модулях рабочего стола.
  • Имя — уникальное служебное название параметра, которое используется для обозначения параметра в выражениях, списках рейсов и записей и т. д.
  • Выражение — формула или условие для расчета значения параметра. Выражение может состоять из одной переменной, значение которой присваивается этому параметру, или из нескольких параметров, связанных между собой логическими операциями.
  • Тип — тип параметра.
  • Список — принадлежность параметра к списку.
  • Псевдоним — альтернативный способ обозначения параметра вместо использования его имени.
примечание

Если для графика параметра выбран определенный цвет, то строка этого параметра будет отмечена тем же цветом.

Поиск и фильтрация​

При работе с большим количеством параметров пользуйтесь инструментами поиска и фильтрации:

  • Находите нужные параметры, заполняя текстовое поле над таблицей. Поиск осуществляется по имени и описанию параметра.
  • Используйте кнопки «Табличные», «Интервальные» и «Финальные» над таблицей, чтобы фильтровать содержимое таблицы, отображая или скрывая разные типы параметров.

Действия с параметрами​

Над таблицей параметров расположена панель действий, позволяющая управлять параметрами.

к сведению

Действия по добавлению, изменению и удалению посредством таблицы доступны только в отношении пользовательских параметров. Обязательные и стандартные параметры могут быть только скопированы, а их копии будут являться уже пользовательскими параметрами. Для стандартных параметров также недоступно перемещение по таблице.

Добавление и копирование параметров​

  • Добавляйте новые пользовательские параметры:
    1. Выберите в таблице группу, в которую требуется добавить параметр. Для добавления параметра без его включения в группу выберите в таблице любой имеющийся параметр без группы.
    2. Нажмите кнопку    на панели действий.
    3. Заполните информацию о параметре в ячейках появившейся строки и нажмите кнопку « OK» в столбце «Действия».
  • Группируйте пользовательские параметры:
    • нажмите кнопку «  Группа» для создания пользовательской группы и перенесите в нее параметры;
    • или перенесите параметры в те группы, которые были созданы для обязательных и стандартных параметров.
Работа с группами параметров
Работа с группами параметров
  • Копируйте любые параметры в другие объекты мониторинга с помощью кнопок:
    •    — скопировать выбранный параметр в буфер обмена;
    •    — вставить параметр из буфера обмена (для обязательных и стандартных параметров будут вставляться их копии);
    •   — вставить параметр из буфера обмена с заменой имеющегося одноименного параметра (для обязательных и стандартных параметров будут вставляться их копии).
примечание

В данном случае используется собственный буфер обмена списка параметров объектов мониторинга.

к сведению
  • При создании группы в нее сразу будет добавлен новый пользовательский параметр.
  • Группа без параметров будет автоматически удалена при сохранении изменений.
  • Если вставить параметр из буфера обмена без замены уже имеющегося одноименного параметра, то к имени вставляемого параметра будет добавлен постфикс «_copy» с порядковым номером.
  • Порядок интервальных параметров и их групп в списке влияет на порядок столбцов в таблице модуля «Рейсы»: чем выше группа в списке, тем левее ее столбец в таблице, и чем выше параметр в списке, тем левее его столбец в пределах столбца группы. Табличные параметры, отображение которых в модуле «Рейсы» настроено с помощью вкладки «Итоги», располагаются в таблице левее интервальных, а их порядок определяется отдельно.
подсказка

При заполнении ячеек с выражениями воспользуйтесь каталогами со всеми параметрами, префиксами, форматами и операциями, которые могут применяться в выражениях: нажмите на панели действий кнопку «  Автосправка » и выберите в выпадающем списке нужный каталог. Каталоги открываются в отдельном окне.

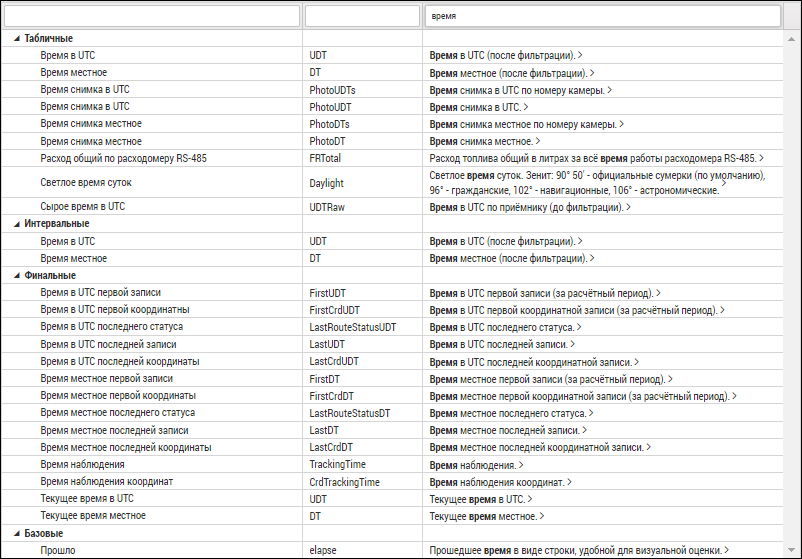

Пример каталога.
Каталог со всеми параметрами

Для поиска параметров в каталоге заполняйте текстовые поля над столбцами таблицы этого каталога.

Изменение и удаление параметров​

Столбец «Действия» содержит кнопки действий для параметра или группы параметров. Эти кнопки появляются при наведении курсора мыши на строку параметра или группы:

  •   — открыть для редактирования ячейки с информацией о пользовательском параметре или группе.
  •   — создать в таблице копию параметра или группы. Группа копируется вместе со всеми своими параметрами, при этом копия будет являться пользовательской группой и все содержащиеся в копии параметры также будут пользовательскими.
  •    — удалить пользовательский параметр или группу.
примечание

Созданная в таблице копия параметра/группы не сохраняется в буфере обмена списка параметров объектов мониторинга.

Детали параметров​

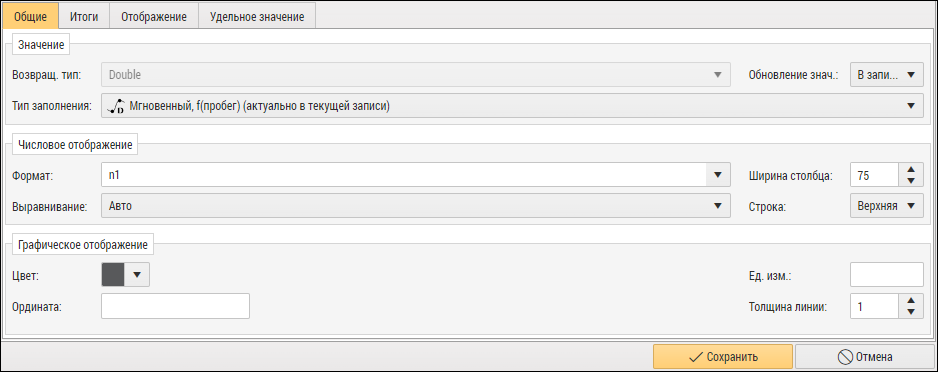

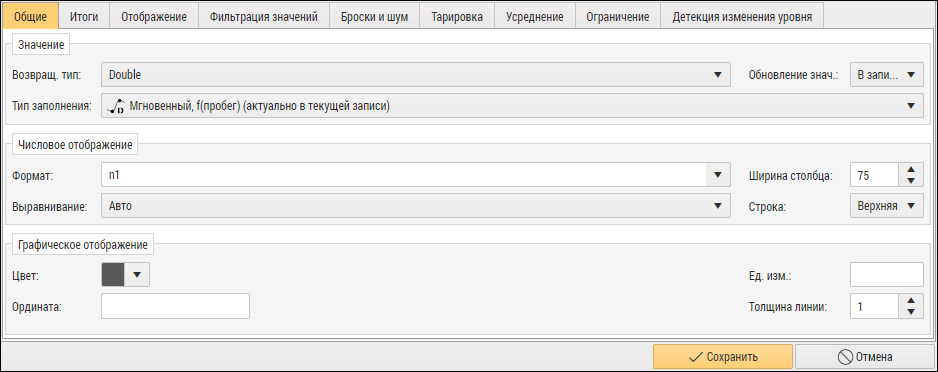

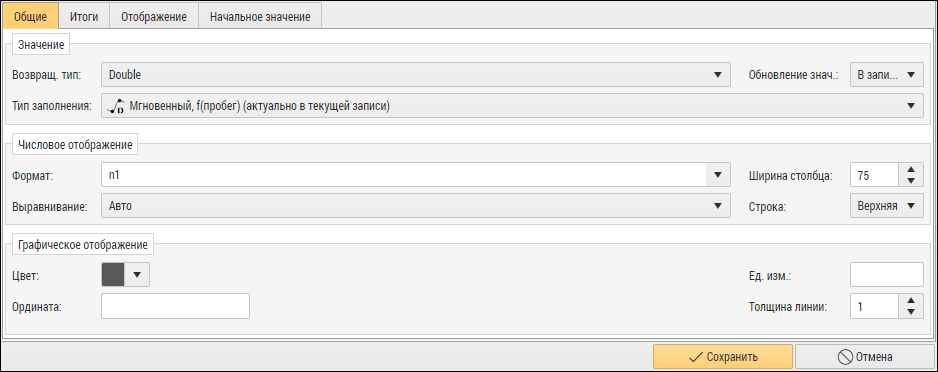

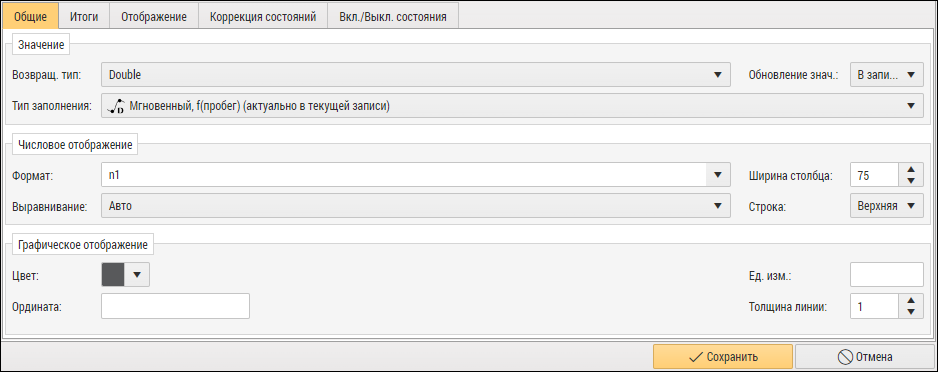

Детали параметра сгруппированы по вкладкам. Набор вкладок определяется типом параметра:

Детали параметра типа «Индикатор»
к сведению

Некоторые детали обязательных и стандартных параметров недоступны для редактирования через вкладку «Список параметров». В случае стандартных параметров редактирование осуществляется на вкладке «Дизайнер».
