Обороты

Последовательность настройки​

Последовательность расчета параметра программой.

Запись с параметром оборотов хранится в «сырых» данных устройства мониторинга. После загрузки в диспетчерскую программу эти данные сохраняются в ее базе данных.

При расчете параметра оборотов программа в первую очередь вычисляет его значение согласно заданному выражению. После этого выполняется первичная фильтрация вычисленных показаний — проверка верхних и нижних порогов допустимых значений, фильтрация по флагу или датчику.

Затем осуществляется фильтрация бросков показаний по допустимому отклонению. После фильтрации выполняется пересчет показаний в нужные единицы измерения по тарировочной таблице (на этапе первичной фильтрации значения хранятся в тех единицах измерения, в которых они были записаны в память устройства мониторинга). Если дополнительное преобразование не требуется, то тарировочная таблица не настраивается.

После тарировки выполняется усреднение показаний (если настроено).

  1. Установите чек-бокс «Суммарный уровень», если значение параметра оборотов должно представлять сумму значений других параметров. В противном случае оставьте этот чек-бокс снятым.
    Подробнее...

    Суммарный уровень используется только для сложения обработанных показаний и не требует настройки тарировочных таблиц, фильтраций и усреднений. В этом случае отдельные тарировочные таблицы, а также настройки фильтрации задаются для параметров, значения которых являются слагаемыми суммарного уровня.

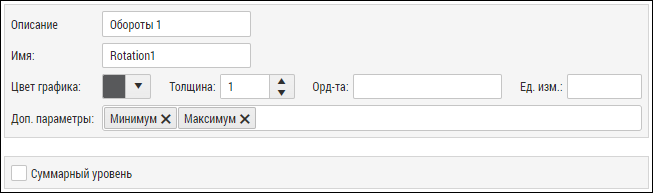

Настройки суммарного уровня и отображения
  1. Задайте выражение (источник данных).
  2. Настройте первичную фильтрацию и обнуление.
  3. Включите и настройте фильтрацию бросков и шума, выберите тарировочную таблицу.
  4. Задайте пороговые значения (пороги).
  5. Укажите диапазон значений для отображения.
  6. Настройте отображение.
предупреждение

Значения параметра оборотов в выражении для расчета (слагаемое и вычитаемое), в настройках первичной фильтрации (пороги) и фильтрации бросков и шума (отклонения) должны быть заданы в тех единицах измерения, которые указываются непосредственно в записях, т. е. в «сырых» данных устройства мониторинга.

Значения параметра оборотов, относящиеся к его отображению в модулях рабочего стола (критические пороги и пороги предупреждения, минимум и максимум), должны быть заданы в тех единицах измерения, которые будут использоваться после преобразования (тарировки), если оно применялось.

Источник данных​

Задайте выражение, которое будет являться источником данных для расчета параметра оборотов. Выражение может состоять из одного или нескольких аргументов. Во втором случае потребуется задать операции (сложение или вычитание), которые должны выполняться в отношении этих аргументов. Для добавления аргумента:

  1. Нажмите кнопку    в нижней части секции настройки параметра.
  2. В появившемся выпадающем списке выберите запись устройства мониторинга, на основе которой должен выполняться расчет параметра. Фильтруйте список записей, заполняя текстовое поле над ним.
    Подробнее...

    Для некоторых записей также можно указать дополнительный параметр (индекс, канал и прочие): раскрыть выпадающий список и указать в поле само значение дополнительного параметра или выбрать из реестра свойство, которым это значение должно определяться.

  3. Нажмите кнопку « OK» справа от списка записей.
  4. В выпадающем списке «Смещ.» задайте для параметра слагаемое или вычитаемое (в зависимости от знака): раскройте список, укажите в поле само значение слагаемого/вычитаемого или выберите из реестра свойство, которым это значение должно определяться.
  5. В выпадающем списке «Коэфф.» задайте множитель для параметра: раскройте список, укажите в поле сам множитель или выберите из реестра свойство, которым этот множитель должен определяться.
  6. В поле «Делитель» укажите делитель для параметра.
  7. Проверьте полученный аргумент с учетом фиксированных знаков и скобок между его составляющими.
подсказка
  • Пользуйтесь кнопкой { } справа от списков для приоритетной группировки аргументов (заключения в скобки).
  • Удаляйте аргументы с помощью кнопки    справа от списков.
Работа с аргументами

Задание выражения (Параметр × 2 − Параметр / 2) + (Параметр − 100) / 3:

Первичная фильтрация и обнуление​

Исключите ошибочные значения параметра оборотов, настроив их фильтрацию:

  • Укажите в поле «При выключении питания и датчиков» секции «Фильтрация» параметры питания или датчиков, при выключении которых значения параметра оборотов будут фильтроваться. Если выбрано несколько параметров, то значения будут фильтроваться при выключении хотя бы одного из этих параметров. Кнопка «Все» добавляет в поле все допустимые программой параметры питания или датчиков.
  • Укажите в поле «Верхний порог выкл.» максимальное значение параметра. Любые значения, превышающие указанное максимальное, будут отфильтрованы и не будут участвовать в обработке данных.
  • Укажите в поле «Нижний порог выкл.» минимальное значение параметра. Любые значения меньше указанного минимального будут отфильтрованы и не будут участвовать в обработке данных.
  • Укажите в поле «Пропуск после вкл.» время (в секундах) после включения питания устройства мониторинга, в течение которого все значения будут пропускаться.
  • Укажите в поле «Пропуск до выкл.» время (в секундах) до выключения питания устройства мониторинга, в течение которого все значения будут пропускаться.

Настройте автоматическую замену значений параметра оборотов на нулевые: укажите в поле «При выключении питания и датчиков» секции «Обнуление» параметры питания или датчиков, при выключении которых значения параметра оборотов будут приравниваться к нулю. Если выбрано несколько параметров, то значения будут приравниваться к нулю при выключении хотя бы одного из этих параметров. Кнопка «Все» добавляет в поле все допустимые программой параметры питания или датчиков.

примечание

В полях «При выключении питания и датчиков» можно кроме прочих выбрать те параметры датчиков, которые имеются у объекта мониторинга.

Настройки первичной фильтрации и обнуления

Фильтрация и усреднение значений​

подсказка

Каждый объект мониторинга имеет свои оптимальные настройки фильтрации и усреднения значений. Подбирайте эти настройки опытным путем.

Фильтрация бросков​

Отфильтруйте резкие изменения параметра оборотов (броски), установив чек-бокс «Устранять броски» и указав в полях справа от него допустимое отклонение для бросков и размер окна усреднения (в минутах).

Подробнее...

Фильтрация бросков осуществляется путем усреднения показаний в течение интервала (окна усреднения) и оценки отклонения показаний относительно среднего значения. Если текущее показание превышает среднее значение на величину больше, чем допустимое отклонение, то такое показание будет отфильтровано.

Настройки фильтрации и усреднения значений

Тарировочная таблица​

Выберите в выпадающем списке «Тарировка» любое свойство типа «Тар. таблица» из тех, которые имеются в реестре объекта мониторинга. По тарировочной таблице выбранного свойства будет производиться пересчет значений параметра, полученных в результате фильтрации.

Подробнее...

Тарировочная таблица используется для пересчета показаний из одних единиц измерения в другие или, например, для получения оборотов одного блока механизма вращения по известным оборотам другого и передаточной характеристики (передаточного коэффициента). Тарировочная таблица составляется для конкретных датчика оборотов и исполнительного механизма на этапе подключения датчика к механизму.

Подавление шума​

Отфильтруйте незначительные повышения и понижения параметра оборотов (шумы), установив чек-бокс «Подавлять шум» и указав в поле справа от него допустимое отклонение для шума.

Подробнее...

Фильтрация шумов заключается в игнорировании незначительных изменений показаний. Если модуль разности между текущим и предыдущим показаниями не превышает значение, указанное в поле «Отклонение для шума», то текущее показание приравнивается предыдущему.

Усреднение значений​

Примените сглаживание к графику значений параметра оборотов, установив чек-бокс «Усреднение» и указав в поле справа от него размер окна усреднения (в минутах).

Подробнее...

Усреднение всех показаний (кроме отфильтрованных бросков) в течение интервала, равного указанному окну усреднения, осуществляется методом скользящей средней. При этом методе уровень среднего значения для каждого показания рассчитывается по нескольким соседним показаниям, а окно усреднения является симметричным по отношению к текущему рассчитываемому значению.

Пороги​

Задайте для параметра оборотов пороговые значения, при достижении которых в модулях рабочего стола будут отображаться предупреждающие иконки.

Всего в программе предусмотрено четыре порога: верхний критический, верхний предупреждения, нижний предупреждения и нижний критический. Для того чтобы порог обрабатывался, укажите для него значение параметра и выберите иконку. Дополнительно можно изменить описание порога, установленное по умолчанию.

Настройки порогов

Диапазон отображения​

Ограничьте диапазон значений параметра оборотов, отображаемых в модуле «Графики», выбрав для этого параметра минимальное и максимальное значения в выпадающих списках «Минимум» и «Максимум» соответственно. Для выбора значения раскройте нужный выпадающий список, укажите в поле само значение параметра или выберите из реестра свойство, которым это значение должно определяться.

Настройка диапазона отображения

Настройки отображения​

Настройте общие детали отображения параметра оборотов в модулях рабочего стола. В поле «Ед. изм.» укажите единицы измерения, в которых будет отображаться параметр. В поле «Доп. параметры» укажите дополнительные параметры, которые будут рассчитываться и могут быть выбраны для отображения в модулях «Рейсы» и «Отрезки» вместе с параметром оборотов.
