Команды для приборов

Программа АвтоГРАФ.WEB позволяет устанавливать и считывать различные параметры устройства мониторинга — контроллера АвтоГРАФ — с помощью управляющих команд.

Журнал команд​

Журнал команд, отправленных устройствам мониторинга, приведен в разделе «Команды для приборов» Панели управления и представлен в виде таблицы с информацией о каждой команде:

  • Отправлено: Дата/Время — дата и время отправки команды.
  • Название — иконка и название объекта мониторинга, на устройство мониторинга которого отправлена команда.
  • Рег. номер — гос. номер объекта мониторинга, на устройство мониторинга которого отправлена команда.
  • UID устройства — и UID устройства мониторинга, на которое отправлена команда.
  • Команда — описание отправленной команды.
  • Ответ: Дата/Время — дата и время получения или статус ответа устройства мониторинга на отправленную команду.
  • Текст ответа — текст ответа устройства мониторинга на отправленную команду.

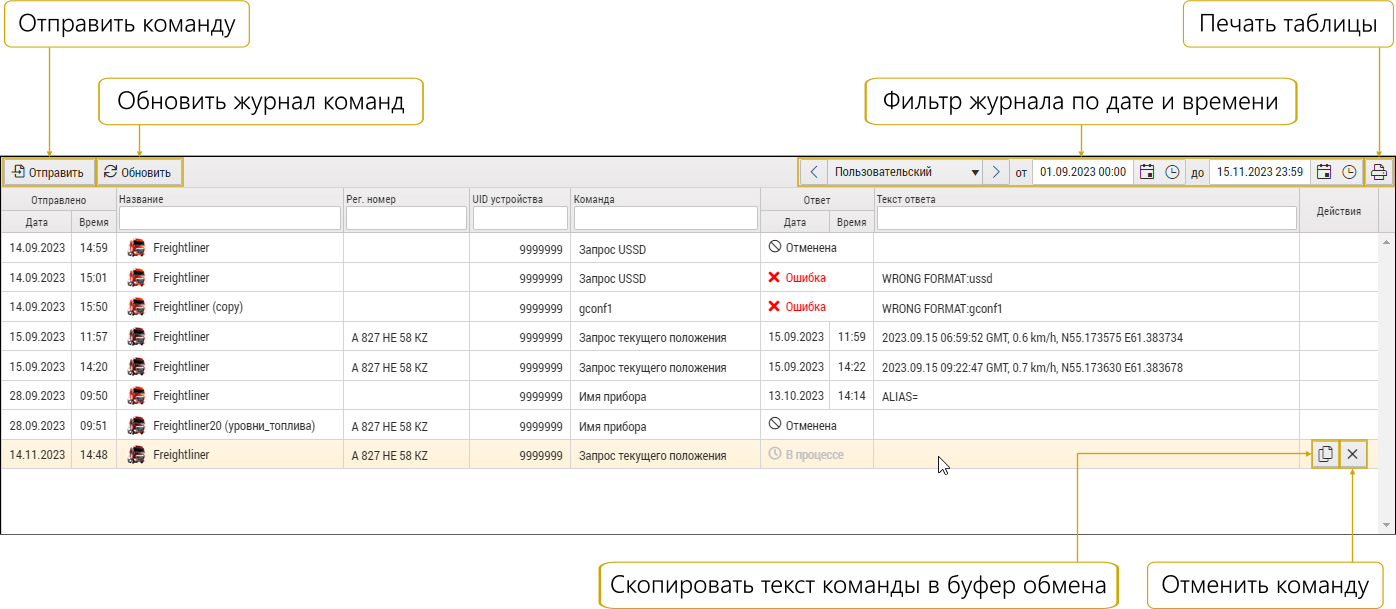

Журнал команд

Действия с журналом​

  • Для отмены команды, ответ на которую еще не был получен (статус «В процессе»), наведите курсор мыши на запись этой команды в журнале и нажмите кнопку   , которая появится в столбце «Действия».
  • Чтобы скопировать текст команды в буфер обмена, наведите курсор мыши на запись этой команды в журнале и нажмите кнопку   , которая появится в столбце «Действия».
  • Нажмите кнопку «  Обновить» в левом верхнем углу журнала для обновления статусов ответов на недавно отправленные команды.
  • С помощью фильтра журнала по дате и времени выберите период, в течение которого были отправлены команды. Можно установить произвольный период, указав для него начало и конец, или выбрать в выпадающем списке один из преднастроенных периодов.
  • Фильтруйте список отображенных записей журнала по содержимому, заполняя текстовые поля под заголовками столбцов «Название», «Рег. номер», «UID устройства», «Команда» и «Текст ответа».
  • Нажмите кнопку    в правом верхнем углу журнала, чтобы открыть окно настройки печати журнала.

Отправка команд​

Для отправки команды:

  1. Нажмите кнопку «   Отправить» в левом верхнем углу журнала.
  2. В открывшемся окне отправки команды:
    • выберите в таблице слева объекты мониторинга, на устройства мониторинга которых требуется отправить команду;
    • введите текст команды в поле справа.
  3. Нажмите кнопку «Отправить» в правом нижнем углу окна отправки команды.
примечание
  • Максимальное количество символов, которое можно ввести в поле для текста команды, — 600.
  • Команда отправляется устройству мониторинга при следующем сеансе передачи данных.

Нажмите кнопку «  Автосправка» для ознакомления с руководством управляющих серверных команд, которое содержит список всех доступных команд и формат их ввода.

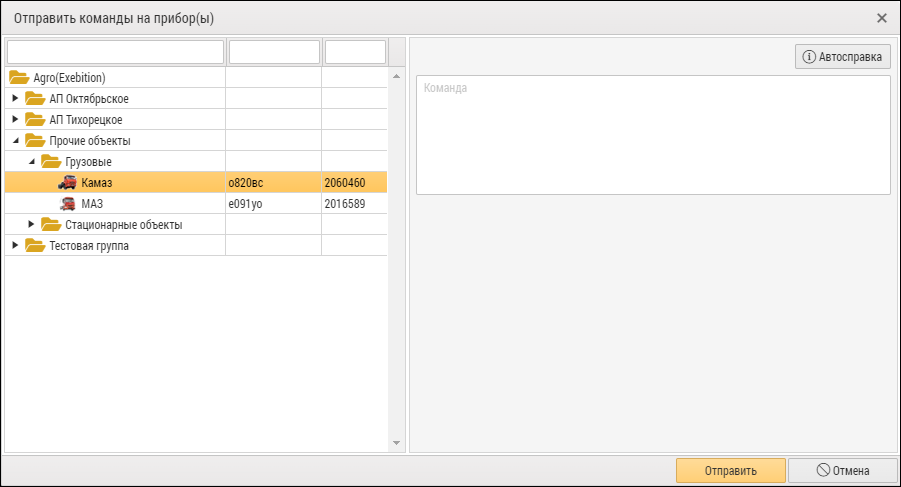

Окно отправки команды
подсказка

Для поиска в таблице конкретных объектов мониторинга заполняйте текстовые поля над столбцами таблицы:

  • левый столбец — название объекта мониторинга;
  • средний столбец — гос. номер объекта мониторинга;
  • правый столбец — UID устройства мониторинга.
подсказка

Для выделения нескольких объектов мониторинга нажмите клавишу Ctrl на клавиатуре и, удерживая ее, кликайте левой клавишей мыши на каждый из них.
