Геозоны

В модуле «Геозоны» отображается список геозон схемы. Этот модуль позволяет определить геозоны, которые будут отображаться в модуле «Карта», сфокусировать карту на конкретной геозоне и выбрать геозоны для расчета обработанных площадей.

Модуль «Геозоны»
примечание

По умолчанию модуль «Геозоны» расположен в левой части рабочего стола, в одной панели с модулем «Объекты мониторинга».

Выберите геозону из списка для фокусировки карты на ней.

Режимы отображения геозон на карте​

Выберите на панели инструментов один из режимов для отображения геозон в модуле «Карта» в зависимости от группы, выбранной из списка геозон схемы, или от объекта мониторинга, выбранного в модуле «Объекты мониторинга»:

  •   — отображает все геозоны схемы вне зависимости от выбранной группы или объекта мониторинга.
  •   — отображает только те геозоны, которые вложены в выбранную группу.
  •   — отображает только те геозоны, которые вложены в выбранную группу и во все ее дочерние группы.
  •  — отображает геозоны только тех наборов, которые определены параметрами геозон выбранного объекта мониторинга. В этом режиме список геозон схемы блокируется.
подсказка

Если используется режим  , то после выбора другого объекта мониторинга требуется перезагрузить страницу для отображения на карте геозон этого объекта.

Настройка списка геозон схемы​

Список модуля «Геозоны» может быть дополнен столбцами с любыми свойствами из тех, которые имеются в реестре. Нажмите на панели инструментов кнопку    и в открывшемся окне редактора колонок измените таблицу свойств:

  • Устанавливайте чек-боксы напротив тех свойств, значения которых должны отображаться в столбцах списка геозон.
  • Задавайте произвольные имена для заголовков столбцов или выбирайте иконки вместо заголовков.
  • Определяйте с помощью кнопок   /  /   выравнивание значений свойств в каждом столбце.
  • Переносите строки в таблице свойств, определяя таким образом порядок столбцов в списке геозон (чем выше в таблице свойств, тем левее в списке геозон).

По завершении изменения таблицы свойств нажмите кнопку «Применить».

Добавление столбцов свойств в список геозон схемы
Добавление столбцов свойств в список геозон схемы
подсказка

Можно проверять результат изменения таблицы и работать со списком геозон, не закрывая окно редактора колонок.

Действия в списке геозон схемы​

Список геозон схемы можно сортировать по содержимому любого столбца. Кликайте левой клавишей мыши на заголовке столбца для переключения направления сортировки:

  •   — сортировка по возрастанию и в прямом алфавитном порядке (от А до Я).
  •   — сортировка по убыванию и в обратном алфавитном порядке (от Я до А).

Для поиска в списке конкретных геозон заполняйте текстовое поле на панели инструментов. Поиск производится через совпадение символов, вводимых в текстовом поле, с данными из всех столбцов списка геозон схемы.

Нажмите на панели инструментов кнопку    для перехода в режим выбора геозон с помощью чек-боксов. Этот режим применяется вместе с плагином «Режим расчёта площадей» или с делителем рейсов по площадям.

Действия со списком геозон схемы
Действия со списком геозон схемы

Групповое редактирование свойств​

Нажмите на панели инструментов кнопку    для вызова окна группового редактирования свойства, которое позволяет просматривать и менять значения одного и того же свойства у разных геозон и групп геозон.

примечание

Групповое редактирование свойств доступно только тем пользователям, в ролях которых установлено право на использование этой функции.

Работа с виртуальными деревьями​

Настройте с помощью виртуальных деревьев альтернативные группировки геозон, отличные от той структуры, которая организована в редакторе геозон. Виртуальные деревья определяют только отображение списка геозон в модуле «Геозоны» и не влияют на порядок наследования настроек, установленный исходной структурой.

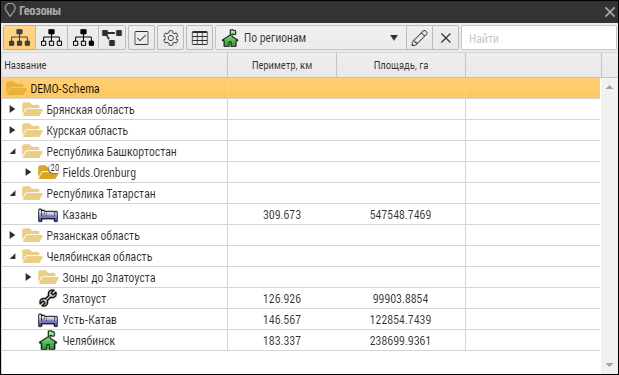

Пример альтернативной группировки геозон через виртуальное дерево
примечание

Добавление, редактирование и удаление виртуальных деревьев доступно только тем пользователям, в ролях которых на вкладке «Геозоны» установлено право на управление виртуальными деревьями.

Добавление виртуального дерева​

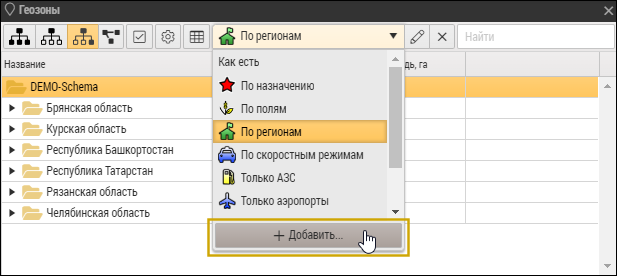

Чтобы вызвать окно для добавления виртуального дерева, раскройте выпадающий список на панели инструментов и выберите пункт «   Добавить...».

Вызов окна для добавления виртуального дерева

Окно для добавления виртуального дерева состоит из двух панелей:

  • левая панель содержит исходную структуру из редактора геозон;
  • правая панель содержит группировку списка геозон для добавляемого виртуального дерева.

Порядок добавления виртуального дерева:​

  1. В текстовом поле под левой панелью задайте произвольное название виртуального дерева.
  2. (Опционально) Выберите из выпадающего списка под левой панелью иконку виртуального дерева.
  3. Создайте в правой панели новые группы с помощью кнопок   .
  4. Выделите группы и геозоны в левой панели и добавьте их в правую с помощью кнопок   , расположенных между панелями.
  5. Нажмите кнопку « OK» в нижней части окна.
Добавление виртуального дерева
Добавление виртуального дерева
к сведению
  • Геозоны и группы геозон, которые не были добавлены в виртуальное дерево, не будут отображаться в списке геозон при применении этого дерева.
  • Группа, скопированная из исходной структуры со всем содержимым (с помощью нижней кнопки   ), будет менять свое название и состав в зависимости от изменений своей оригинальной группы в редакторе геозон.
  • Группа, добавленная из исходной структуры как ссылка (с помощью верхней кнопки   ), не будет зависеть от изменений своей оригинальной группы в редакторе геозон.
подсказка
  • Исключайте лишние группы и геозоны из виртуального дерева с помощью кнопки    в правом столбце.
  • Для поиска геозон в списке исходной структуры заполняйте текстовое поле над левой панелью.
  • Для выделения нескольких элементов в списке исходной структуры нажмите клавишу Ctrl на клавиатуре и, удерживая ее, кликайте левой клавишей мыши на каждом из них.
  • Вы можете добавлять в виртуальное дерево несколько копий одной и той же геозоны или группы геозон.

Добавление геозон и групп геозон с другого web-сервера:​

  1. Создайте в правой панели отдельную группу и выберите ее.
  2. Вставьте токен-ссылку в текстовом поле «Ссылка с токеном».
примечание
  • Группа с токен-ссылкой может содержать только те геозоны и группы геозон, которые добавлены через эту ссылку.
  • Данные и расчеты по геозонам и группам геозон, добавленным через токен-ссылку, будут доступны в модулях рабочего стола. При этом такие геозоны и группы сохранят свои настройки с другого web-сервера. Также для таких геозон и групп будет недоступно формирование отчетов.

Поиск по списку виртуальных деревьев​

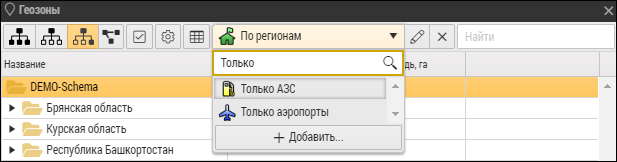

Если в схему будет добавлено более 10 виртуальных деревьев, то для поиска нужного дерева по его названию можно воспользоваться текстовым полем, которое появится в верхней части выпадающего списка на панели инструментов.

Поиск по списку виртуальных деревьев

Применение виртуального дерева​

Чтобы применить виртуальное дерево, выберите его из выпадающего списка на панели инструментов. Всегда можно вернуть исходную структуру из редактора геозон, выбрав из выпадающего списка пункт «Как есть».

Редактирование виртуального дерева​

  1. Выберите из выпадающего списка на панели инструментов виртуальное дерево для редактирования.
  2. Нажмите кнопку    справа от выпадающего списка.
  3. В открывшемся окне «Редактировать виртуальное дерево» измените виртуальное дерево и нажмите кнопку « OK».

Удаление виртуального дерева​

  1. Выберите из выпадающего списка на панели инструментов виртуальное дерево для удаления.
  2. Нажмите кнопку    справа от выпадающего списка и подтвердите удаление во всплывающем окне.
